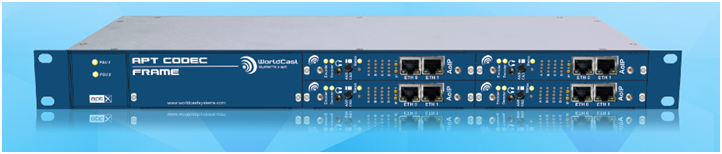

APT MULTI-CHANNEL CODEC 多通道編解碼器

?

·???????? 靈活性和模塊化的系統設計，可以根據您的要求進行配置。
·???????? 支持多達4個AoIP模塊，在1U機架內每個模塊相當于一個獨立立體聲雙工編解碼器。
·???????? SureStream技術保證能夠在公共IP上極其可靠地傳輸。
·???????? 使用同一種機箱，可以從T1/E1到IP網絡無縫并可靠傳輸。
?

特征

·???????? 每個模塊最多可傳輸兩個路立體聲音頻
·???????? 每個模塊最多可提供24個IP音頻碼流
·???????? 192kHz采樣率能夠支持Digital MPX的 AES和全數字傳輸*
·???????? 單工和雙工操作模式
·???????? 模擬MPX I / O接口允許傳輸兩路模擬MPX信號或在雙工模式下傳輸一路MPX信號
·???????? 點對點和點對多點操作
·???????? 每個模塊有四個獨立時域
·???????? 支持動態DNS，在全球范圍內可通過用戶名代替IP地址訪問
·???????? 支持UPnP IGD協議，用于配置啟用UPnP的網關（路由器）
·???????? 傳輸音頻或非音頻（如PAD或HD輸出數據）UDP碼流
·???????? 支持可變DSCP值的“Diffserv”服務質量（QoS）
·???????? 支持VLANs和虛擬IP接口實現碼流和管理的多網融合
·???????? 對每個單獨IP流的性能監控
·???????? 用戶可選擇每個立體聲音頻通道數據包的大小
·???????? 每路接收到的IP流可配置延遲抖動緩沖區（1 ms至5000 ms）
·???????? 音頻監聽耳機輸出插座
·???????? 支持APT一流的SureStream?在開放的互聯網連接上獲得高質量的音頻
?

AOIP模塊

APT AoIP編解碼器模塊在單個直插式模塊上可實現的功能有：音頻編碼/解碼、IP傳輸、管理和輔助數據。這增強了APT多通道編解碼器系統的IP網絡音頻傳輸性能，并提高了其可擴展性和靈活性。

完全兼容已經在全球范圍內使用的數百個設備，每塊AoIP卡在多個單播或多播IP流模式下傳輸兩路獨立的立體聲音頻。

APT AoIP編解碼器模塊提供滿足音頻行業要求的全系列音頻格式和模式：單工，雙工，AES / EBU，AES / EBU帶模擬備份，模擬帶HI / LO或600Ω阻抗。
該模塊提供相同的廣播級音頻，多通道機架以其能夠支持多重格式的標準而著稱，如：Linear PCM 16 / 24Bit，aptX?Enhanced 16 / 24Bit，MPEG1 / 2 LII，MPEG2 HE-AAC＆ HE-AACv2，MPEG4 AAC LC / LD / ELD，HE-AACv1 / v2。
?
APT AoIP編解碼器模塊還能夠支持85kHz的音頻帶寬，并將采樣率擴展到192kHz，使數字MPX信號能夠在AES流中傳送。?因此，音頻編解碼器的輸出可以直接傳送到激勵器的調制器。?這樣100％數字通道傳輸消除了在D / A和A / D轉換過程中所導致的信號質量下降和可能引入的失真。
?

模擬MPX編解碼器模塊

一個單獨的輸入/輸出模塊，可用于APT AoIP多通道編解碼器，可以在雙工和單工模式下傳輸模擬MPX信號、AUX和GPIO信號。?在同一個主機內傳輸混合的數字和模擬MPX信號，要求能夠把模擬MPX處理無縫移到數字處理，而不管發射機類型如何。
?
APT MPX傳輸的具體優勢包括：

雙單工傳輸?：在單工模式下，MPX編解碼器可以發送或接收2x MPX信號

冗余IP傳輸?：FM的MPX信號需要高度可靠的傳輸機制。?隨著SureStream添加到IP網絡，FM連接從“永遠在冗余”中受益，而不用增加多余的鏈路。?

過載調制消除?：APT MPX編解碼器的一個顯著特征是可以消除不期望得到的峰值并降低MPX信號，這樣可以穩定地防止過載調制——一種引起傳輸丟包的相象。?

在MPX編解碼器上啟用ScriptEasy?：使用ScriptEasy?，MPX編解碼器可以自主管理MPX輸入備份切換，并執行各種其他控件和操作。
?

SURESTREAM高質量音頻IP網絡傳輸

SureStream技術是APT的革命性創新，使廣播能夠使用廉價的IP鏈路，從而獲得專業的廣播級音頻質量和可靠性。

它能夠讓您從小成本的T1 / E1鏈路中獲得預期的音頻質量和可靠性。APT SureStream技術還提供了“永遠在線備份”的附加優勢。?借助APT SureStream技術，您可以節省數以千計的音頻傳輸費用，并為聽眾提供最高品質的聲音。
?
SureStream技術要應用在此編解碼器上屬選購件。

產品規格

當前版本：?1.5.2

接口
以太網絡	雙物理以太網端口，RJ45，用于管理和碼流傳輸
虛擬網絡	虛擬接口和VLAN標記
模擬量I / O	電子平衡，電容隔離，37針D型連接頭＃2?， 阻抗：?Hi / Lo和600Ω
數字音頻I / O	AES-3，24位，變壓器平衡，37針D型連接頭＃2?，阻抗：?110Ω
數字基準輸入	AES，變壓器平衡，37針D型連接頭＃2?，阻抗：?110Ω
串行數據AUX和GPIO	15針HD-Type，2x串行RS232電平，4x光耦輸入和繼電器觸點
管理	Web GUI，APT NMS，SNMP，XML API（可獲得最新版本）
音頻
非對稱音頻	發送和接收音頻均獨立模式，獨立的時區
音頻模式	單工：2x立體聲輸入或2x立體聲輸出;?雙工：1x立體聲輸入和輸出
數字操作	輸出FS，32 / 44.1 / 48/96/192 * kHz - 軟件可配置
音頻帶寬	10Hz至20kHz單聲道和立體聲，85kHz用于AES上的數字MPX *
標準編碼算法	aptX增強型16和24位，線性PCM 16和24位，MPEG 1/2 Layer II，MPEG4：AAC-LC / LD / ELD，MPEG2 / 4：HE-AAC v1 / v2
編碼延遲	在aptX增強時最小?2ms，選擇其他算法時會更大
動態范圍	16位大于85dB，24位大于110dB
網絡和IP
支持的IP協議	RTP / UDP / IP，RTCP，DNS，動態DNS，DHCP，ICMP，IGMP，VLAN＃，UPnP（IGD），NTP，SNMP，SMTP，
IP統計	完全統計每個IP碼流
工作模式	單播，多個單播，多播，多個多播
動態緩存	緩沖區大小1 - 5,000ms可調，可重復自動發包
RTP / UPD碼流和模式	多個Tx碼流，2x Rx碼流，UDP碼流傳送，自動檢測接收到的流，自動回復給發送端
服務質量	DiffServ，每個碼流具有單獨的DSCP值，SureStream技術和錯誤隱藏
備份功能	SD卡用于音頻文件存儲
網絡安全	服務過濾器和防火墻功能
數據
串行數據速率（嵌入式）	11200,2400,4800,9600波特（每個AoIP模塊有2個通道）
通過IP的串行數據速率	1200 - 115,200波特（每個AoIP模塊有2個通道）
AUX數據通過UDP	UDP傳送PAD或特有數據
GPIO	4路開關量輸入，4路繼電器;?GPI作為單獨的UDP碼流傳輸或嵌入到aptX Enhanced中
物理規格
19“1U尺寸（高/寬/高）	44mm x 482mm x 370mm 1.75“×19”×14.5“
重量	5Kg / 11lbs
雙電源	90-250 VAC / 47-60 Hz或36-72VDC，AC / AC，AC / DC，DC / DC（訂購選項）
能量消耗	<60W>
保證工作溫度	0°C - + 45°C
濕度	高達95％的相對濕度（不結露）
